人字門一字門

人字門材質介紹：

新河縣前進水工機械廠人字閘門主體材料有鑄鐵、不銹鋼兩種。

人字門一字門部件組成與功能介紹：

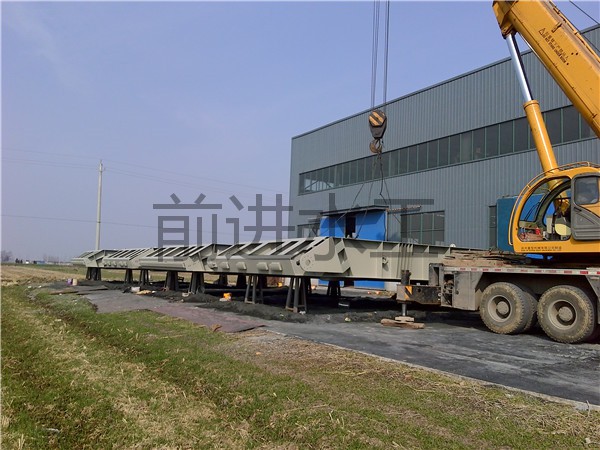

人字閘門的門葉可以作成平面形和圓拱形兩種。圓拱形的門葉主拱肋僅受軸向壓力，用料較省，但剛度差，且門龕較深，應用不普遍。通常多用平面形門葉。平面形門葉常用橫梁式，僅在跨度特大的寬扁形水道孔口才用豎梁式。人字閘門左右兩扇門葉的兩個側端部位均設有豎直的門軸柱和接縫柱。門軸柱頂部和底端設有供旋轉支承的門樞，沿豎直側端有支承裝置。兩扇門葉上端一般都設有人行便橋。門葉的左右及下側均設有止水裝置，接縫柱也起止水作用。人字閘門關閉時，門葉和閘墻的夾角一般不大于70°。中、小型人字閘門有的設計成可承受雙向水壓力的布置,這種閘門的門葉和閘墻的夾角不宜大于115°。承受雙向水壓力的人字閘門，在改變布置形式、結構狀況及操作方式后，也可運用于雙向水級的小型船閘。

前進水工提示：人字閘門的閉門力和啟門力用于克服阻力和摩擦力，主要是水平方向的靜水阻力和風阻力。啟閉機械分別設在水道兩側的岸邊上，分為：剛性推拉式如輪盤式、齒桿式、液壓活塞式，柔性牽引式如用繩索或鏈條等。
