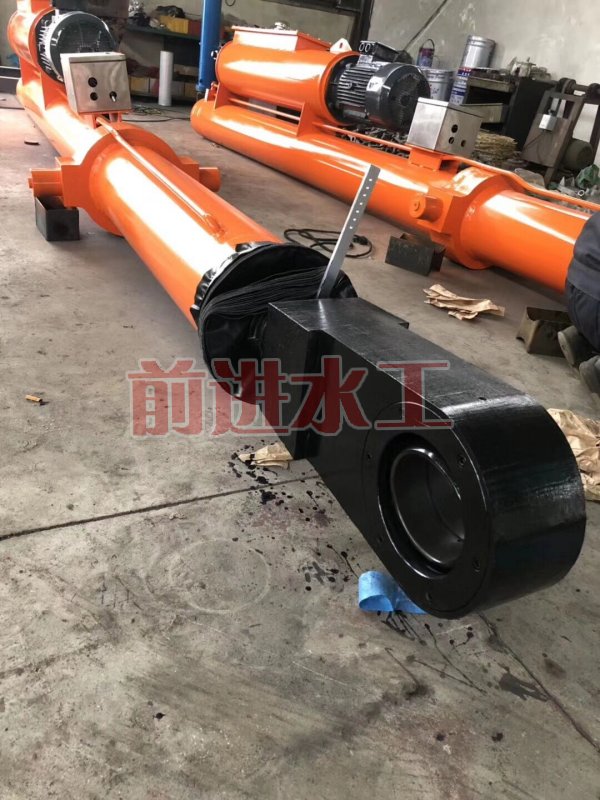

液壓式啟閉機：
1，組成：集成式液壓啟閉機是一種機電液一體的新型啟閉機構，它以液壓缸為主本，油泵、電動機、油箱、濾油器、液壓控制閥組合的總成。液壓控制閥組合是由溢流閥、調速閥、液壓單向閥等閥組組成。
2，工作原理：以電機動力源，電機帶動雙向油泵輸出壓力油，通過油路集成塊等元件驅動活塞桿來控制閘門的開關。電動機、油泵、液壓控制閥和液壓缸可裝在同一軸線上，也可按需要裝置在不同軸線上，只需接通電動機的控制電源，即可使活塞桿位移往復運動。液壓控制閥可根據啟閉機的工作特性設計不同油路形式的組合閥滿足其工作要求。活塞桿的伸縮由電動機正反向旋轉控制，具有動作靈活，行程控制準確，具有自動過載保護等性能，當運動受阻時，油路中壓力增高到調定的限額，溢流閥迅速而精準地溢流，實行過載保護，電機運轉在額定值內不會燒毀。當啟閉機運行到調定行程終端時，啟閉機油路集成塊中設計了自鎖機構，電機停止，活塞桿則自鎖在此位置上，處于保壓狀態。
